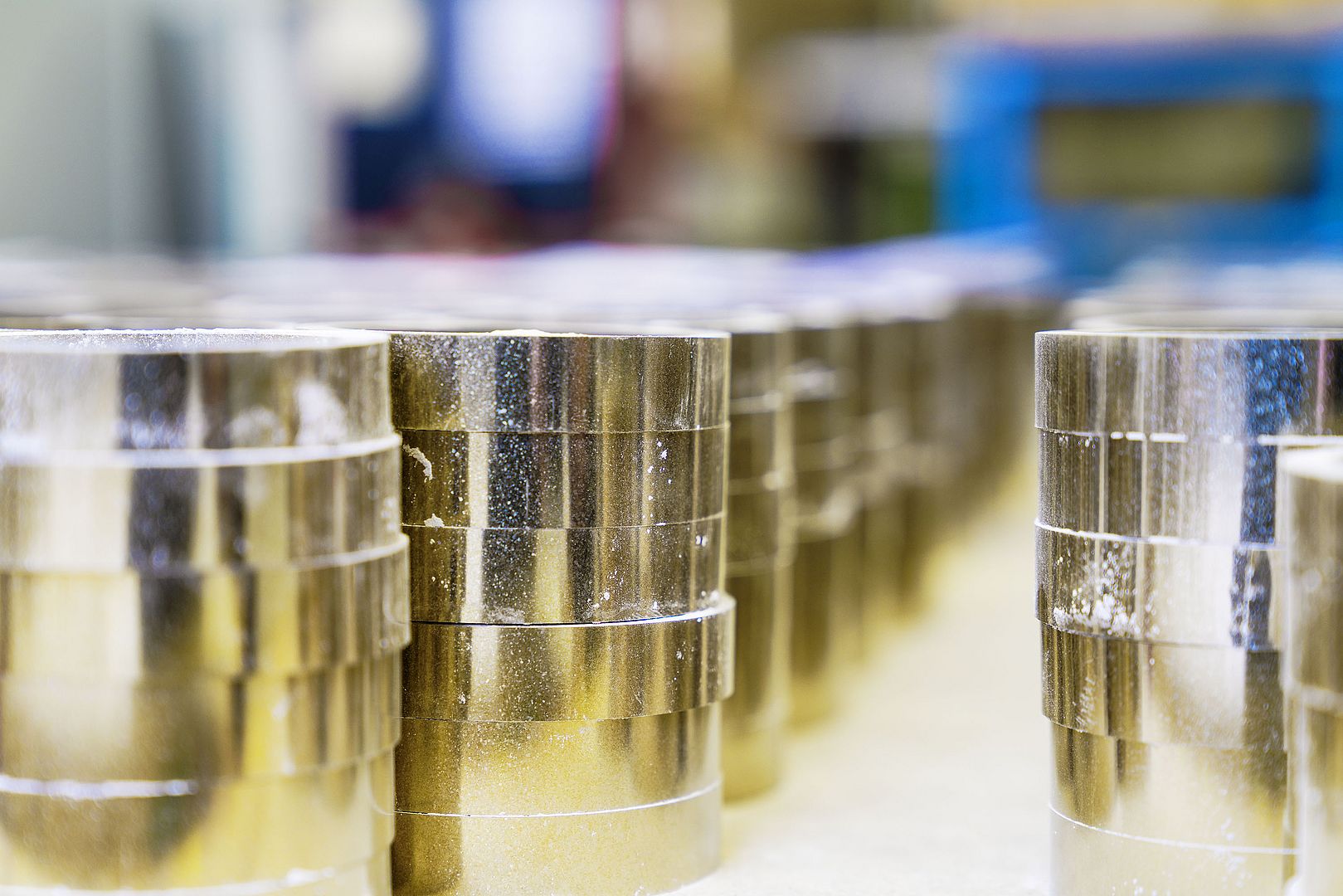

Ringbandkerne

VDM Metals ist der weltweit führende Hersteller von Flachprodukten aus Nickel-Eisen- sowie Eisen-Nickel-Legierungen. Im Bereich der weichmagnetischen Legierungen umfasst unser Portfolio neben klassischen Bändern und Folien auch hochwertige Ringbandkerne in Anlehnung an DIN 42311. Von der Erschmelzung des Materials bis zur Glühung und Beschichtung finden bei VDM Metals alle Fertigungsschritte unter dem eigenen Dach statt.

Anwendungsgebiete

Ringbandkerne von VDM Metals zeichnen sich durch ihre einzigartige Materialqualität mit hohem Reinheitsgrad und optimaler Gefügebeschaffenheit sowie eine maßgenaue Fertigung mit engen Toleranzen aus. Ihre Einsatzzwecke sind vielfältig. Sie werden beispielsweise in Summenstromwandlern für Fi-Schalter (Fehlerstromschutzschalter) sowie Messwandlern zu Schutz- und Messzwecken eingesetzt, darüber hinaus in Energiezählern, Strommessgeräten, Universalmessgeräten, Drosseln und in Steuer- und Regelgeräten. Je nach Endanwendung sind Ringbandkerne von VDM Metals in verschiedenen Werkstoffgüten, Abmessungen und mit unterschiedlichen Ausführungen erhältlich.

Produktkonfiguration

Materialien

Werkstoffe mit mittlerem Nickelgehalt

Werkstoffe mit hohem Nickelgehalt

    Abmessungen

    Innendurchmesser: min. 5 mm

    Außendurchmesser: max. 745 mm, größere Kerne können durch Umwickeln hergestellt werden

    Bandbreiten: 5 bis 55 mm, breitere Ringbandkerne werden aus Teilkernen zusammengesetzt

    Bandstärken: 0,06 bis 0,35 mm

    Beschichtungen / Ausführungen von Ringbandkernen

    Zur Auswahl stehen folgende Beschichtungen:

    • Unfixiert
    • Stirnflächen Lack-fixiert (Fix-SV)
    • Getränkt mit Lack

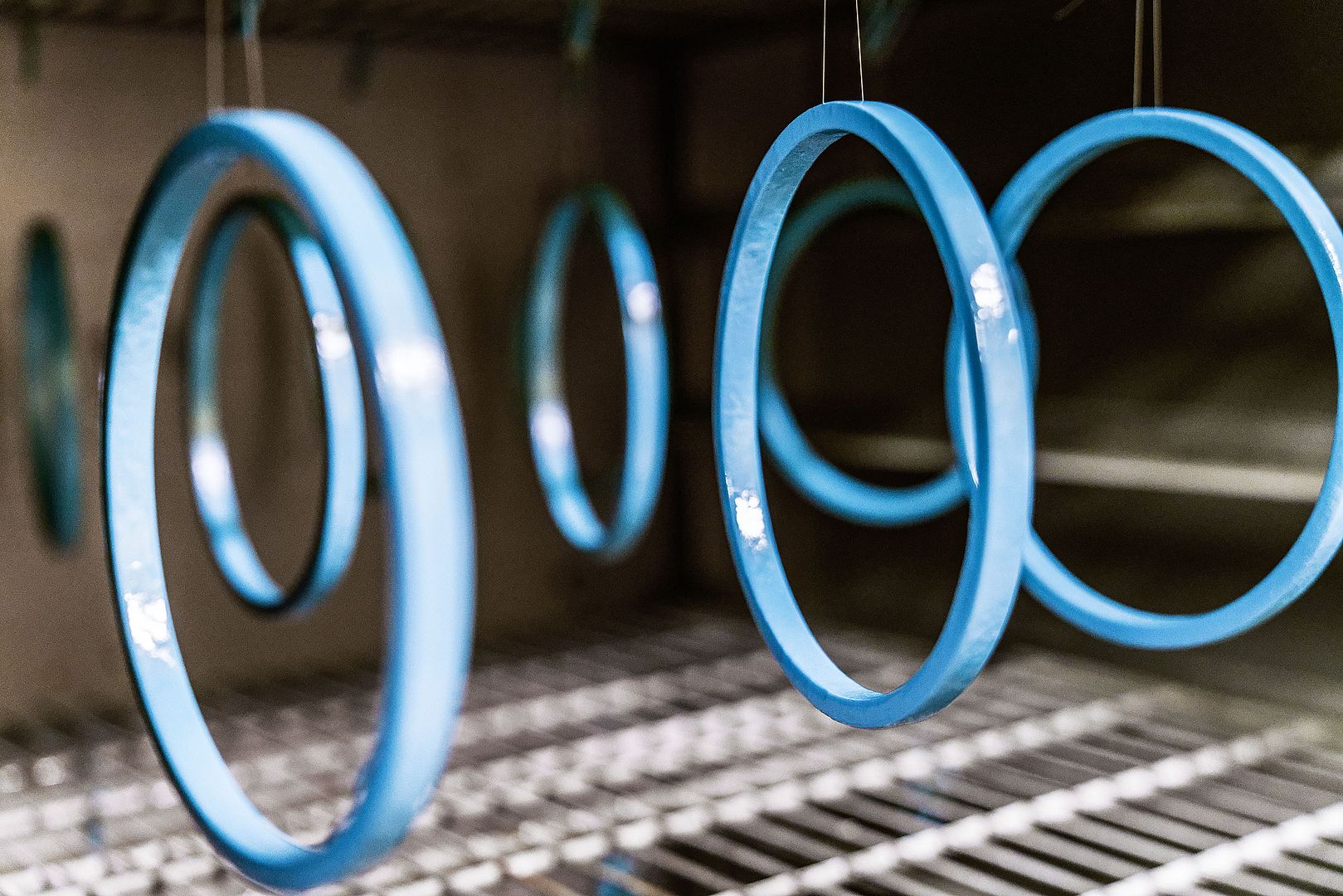

    • Pulverbeschichtung (Fix-BK)
    • Getrogt, gekapselt in Kunststofftrögen oder andere Materialien

    Ihre Vorteile auf einen Blick

    Der Bereich Feinwerktechnik bei VDM Metals bietet:

    • Fertigung kleiner und großer Mengen
    • kurze Lieferzeiten
    • alle gängigen Abmessungen
    • Qualitätskontrolle und -sicherung durch eigene Herstellung der verwendeten Werkstoffe
    • Lagerhaltung

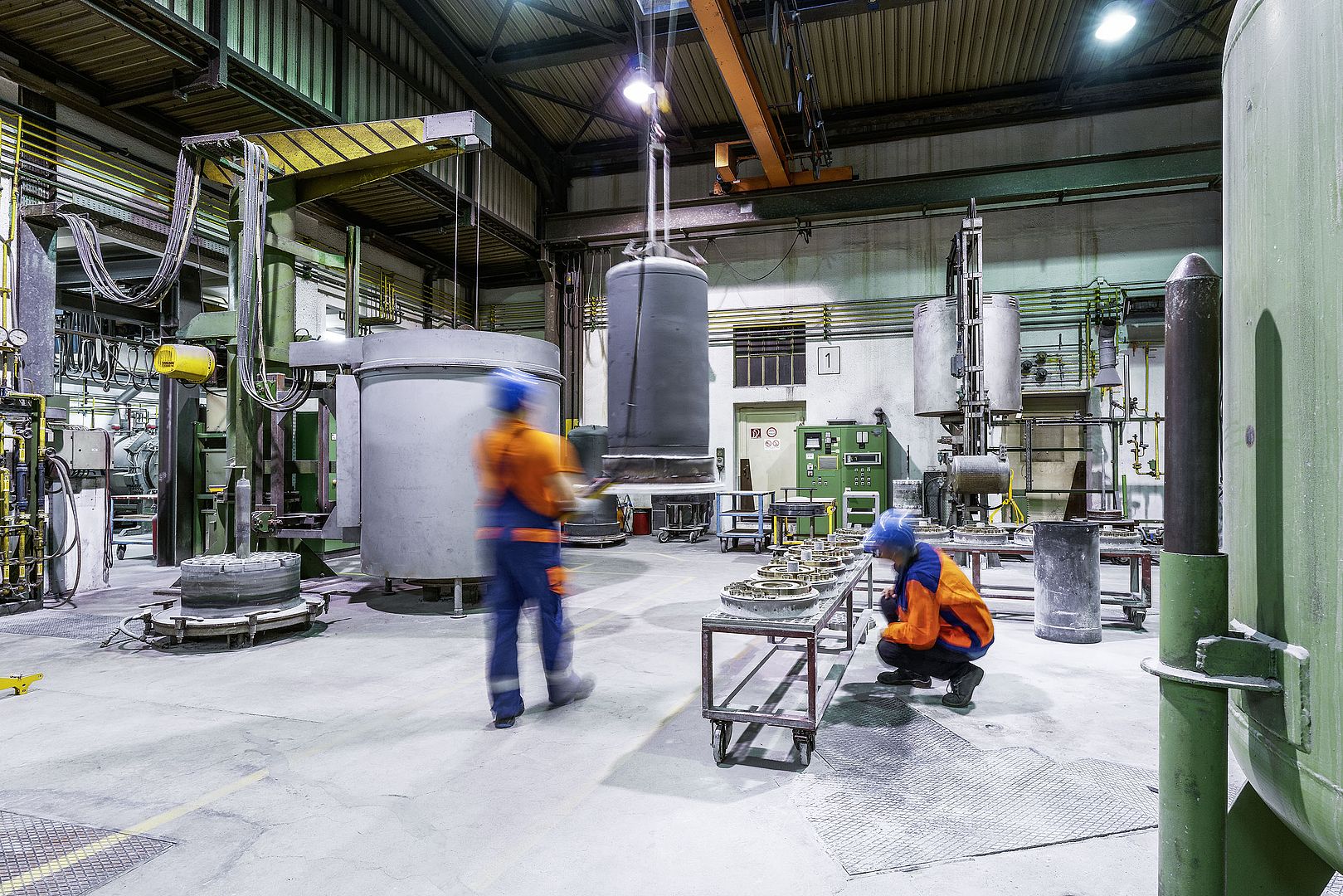

    • optimale technische Ausstattung mit drei Wickelmaschinen und vier Glühöfen sowie einem Längsfeld-Glühofen
    • technische Kundenberatung auf Augenhöhe
    • Lohnglühungen für weichmagnetische Teile

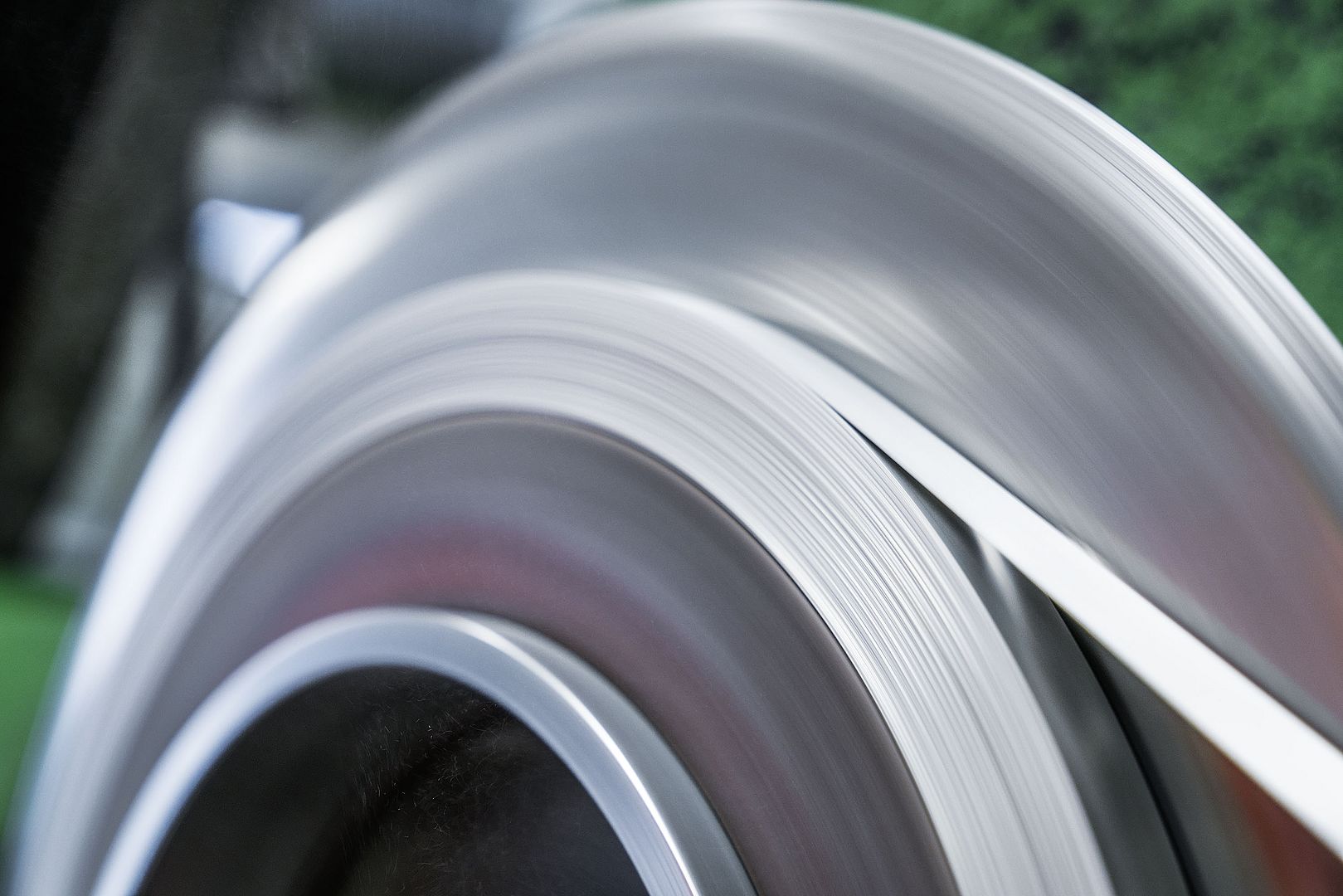

    • Bandbeschichtungen mit Mangesiummethylat (Hartbeschichtung) oder Magnesiumoxid (Weichbeschichtung) sowie thermische Entfettung (Außendruchmesser ≤ 720 mm; Breite ≤ 110 mm, Innendurchmesser 300 oder 400 mm mit Hülse)
